徑向柱塞泵是活塞或柱塞的往復運動方向與驅動軸垂直的柱塞泵。
徑向柱塞泵工作原理:驅動扭矩由驅動軸通過十字聯軸器傳遞給星形的液壓缸體轉子，定子不受其它橫向作用力。轉子裝在配流軸上。位于轉子中的徑向布置的柱塞，通過靜壓平衡的滑靴緊貼著偏心行程定子。柱塞與滑靴球鉸相連，并通過卡簧鎖定。二個保持環將滑靴卡在行程定子上。

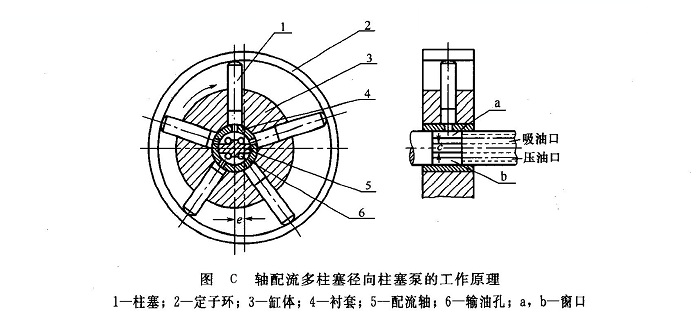

如圖C所示，軸配油式徑向柱塞泵的定子環2與缸體（轉子）3間偏心安裝；柱塞1沿圓周徑向均勻分布于缸體中，柱塞可在轉子上徑向均布的柱塞孔內自由伸縮，形成可變的密封工作容腔；固定不動的配流軸5內鉆有軸向輸油孔6，與吸油窗口a和壓油窗口b相通，并引至泵的吸油口和壓油口；與缸體內孔緊配的襯套4套裝于配流軸5上。
當缸體3在原動機帶動下順時針方向旋轉時，柱塞1在離心力（或低壓油）作用下壓緊在定子環2的內壁上。由于偏心e的存在，故處于上半周的各柱塞底部的工作腔容積將逐漸增大，于是通過配流軸上的吸油窗口a吸油。而處于下半周的各柱塞底部的工作腔容積將逐漸減小，通過配流軸上的窗口b壓油。缸體每轉一周，每個工作腔各吸、壓油一次。
關于軸配流徑向柱塞泵的工作原理應注意以下要點。
①變量問題軸配流徑向柱塞泵的柱塞組一般裝在旋轉缸體中，柱塞組的外端支承在一個偏心定子環內，向外側運動時吸油，向內側時壓油。定子環偏心輪或轉子與缸體軸線之間保持偏心距e，當偏心距e不可調節時即制成定量泵，當偏心距e可調節時，就能改變柱塞行程并改變泵的排量大小，即制成變量泵。
②支承系統及柱塞的回程方式 采用上述配置的軸配流徑向柱塞泵，其傳動軸上可以安裝尺寸較大的滾動或滑動軸承，甚至有足夠位置布置靜壓軸承。在吸油區可利用缸體旋轉時柱塞所受的離心力幫助回程，不過很多情況下仍然需要一套位置約束的回程機構。
③配流軸是軸配流泵的關鍵部件。配流軸與襯套之間的配合間隙要適當，過小易造成咬死或損傷，過大會引起嚴重泄漏。由于配流軸受徑向不平衡力，故軸配流式泵的工作壓力不高。
